Aplicaciones
Aire de planta, aire de instrumentos y aplicaciones de aire médico, de acuerdo con la configuración y los requisitos aplicables.
Filtración de aire
HF
Filtros de aire comprimido Hankison HF de 20 a 21.250 SCFM, con siete grados de elementos para aplicaciones industriales.
20–21.250 SCFM
Serie HF para filtración de aire comprimido en aplicaciones industriales. Consulte la selección técnica, disponibilidad y configuración con MASIA COLOMBIA.
FILTRACIÓN DE AIRE COMPRIMIDOLa calidad de aire.
La calidad de aire.
Para cada aplicación.
La serie HF ayuda a retirar partículas sólidas, lubricantes, gotas de agua condensada, condensados ácidos y vapores de aceite o hidrocarburos del aire comprimido. La selección del grado y del modelo depende de la calidad requerida.
- Rango de capacidad de 20 a 21.250 SCFM, según modelo.
- Siete grados de elementos para definir la calidad de aire requerida.
- Elementos de inserción para facilitar el reemplazo.
- Medios y componentes diseñados para reducir la caída de presión, según ficha del fabricante.

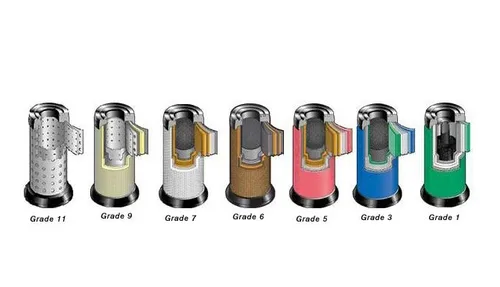

SIETE GRADOS DE FILTRACIÓN
Diseñe el sistema de filtración.
Los elementos HF permiten configurar un sistema de acuerdo con los contaminantes y el nivel de calidad de aire de la aplicación. MASIA le ayuda a definir la combinación adecuada.
Solicitar selección técnica →GRADOS DE ELEMENTO
Una etapa para cada contaminante.
La selección debe validarse para la condición de operación y la calidad requerida.
| Grado | Función de filtración |
|---|---|
| 11 | Separador de humedad |
| 9 | Separador / filtro |
| 7 | Filtro general para línea de aire |
| 6 | Filtro de partículas secas para línea de aire |
| 5 | Filtro de remoción de aceite de alta eficiencia |
| 3 | Filtro de remoción de aceite de ultra alta eficiencia |
| 1 | Filtro de remoción de vapores de aceite |
Especificaciones de capacidad
| Modelo | SCFM a 100 psig (6,7 barg) | Nm³/h | Conexiones | Elemento de reemplazo | Cant. |
|---|---|---|---|---|---|
| Carcasa modular | |||||
| HF (Grade)-12-(Conn.)-(Features)2 | 20 | 34 | 3/8" o 1/2" NPT | E (Grade)-12 | 1 |
| HF (Grade)-16-(Conn.)-(Features)2 | 35 | 60 | 3/8" o 1/2" NPT | E (Grade)-16 | 1 |
| HF (Grade)-20-(Conn.)-(Features)2 | 60 | 102 | 3/8" o 1/2" NPT | E (Grade)-20 | 1 |
| HF (Grade)-24-(Conn.)-(Features)2 | 100 | 170 | 3/4" o 1" NPT | E (Grade)-24 | 1 |
| HF (Grade)-28-(Conn.)-(Features)2 | 170 | 289 | 3/4" o 1" NPT | E (Grade)-28 | 1 |
| HF (Grade)-32-(Conn.)-(Features)1,2 | 250 | 425 | 1", 1-1/4" o 1-1/2" NPT | E (Grade)-32 | 1 |
| HF (Grade)-36-(Conn.)-(Features)1,2 | 375 | 637 | 1", 1-1/4" o 1-1/2" NPT | E (Grade)-36 | 1 |
| HF (Grade)-40-(Conn.)-(Features)1,2 | 485 | 824 | 2" o 2-1/2" NPT | E (Grade)-40 | 1 |
| HF (Grade)-44-(Conn.)-(Features)1,2 | 625 | 1.062 | 2-1/2" NPT | E (Grade)-44 | 1 |
| HF (Grade)-48-(Conn.)-(Features)1,2 | 780 | 1.325 | 2-1/2" NPT | E (Grade)-48 | 1 |
| Recipientes a presión ASME | |||||
| HF (Grade)-52-(Conn.)-(Features)1 | 625 | 1.062 | 3" NPT | E (Grade)-PV | 1 |
| HF (Grade)-54-(Conn.)-(Features)1 | 1.000 | 1.699 | 3" NPT | E (Grade)-54 | 2 |
| HF (Grade)-56-(Conn.)-(Features) | 1.250 | 2.124 | 3" NPT | E (Grade)-PV | 2 |
| HF (Grade)-60-(Conn.)-(Features) | 1.875 | 3.186 | 3" NPT | E (Grade)-PV | 3 |
| HF (Grade)-64-(Conn.)-(Features) | 2.500 | 4.248 | 4" FLG | E (Grade)-PV | 4 |
| HF (Grade)-68-(Conn.)-(Features) | 3.125 | 5.309 | 4" FLG | E (Grade)-PV | 5 |
| HF (Grade)-72-(Conn.)-(Features) | 5.000 | 8.495 | 4" FLG | E (Grade)-PV | 8 |
| HF (Grade)-76-(Conn.)-(Features) | 6.875 | 11.681 | 4" FLG | E (Grade)-PV | 11 |
| HF (Grade)-80-(Conn.)-(Features) | 8.750 | 14.866 | 4" FLG | E (Grade)-PV | 14 |
| HF (Grade)-84-(Conn.)-(Features) | 11.875 | 20.176 | 4" FLG | E (Grade)-PV | 19 |
| HF (Grade)-88-(Conn.)-(Features) | 16.250 | 27.609 | 4" FLG | E (Grade)-PV | 26 |
| HF (Grade)-92-(Conn.)-(Features) | 21.250 | 36.104 | 4" FLG | E (Grade)-PV | 34 |
Dimensiones y peso
| Modelo | Altura (in) | Ancho (in) | Peso (lb) |
|---|---|---|---|
| HF (Grade)-12-(Conn.)-(Features)2 | 8 | 4 | 4,2 |
| HF (Grade)-16-(Conn.)-(Features)2 | 11 | 4 | 8,1 |
| HF (Grade)-20-(Conn.)-(Features)2 | 13 | 4 | 8,5 |
| HF (Grade)-24-(Conn.)-(Features)2 | 15 | 5 | 6,3 |
| HF (Grade)-28-(Conn.)-(Features)2 | 20 | 5 | 6,9 |
| HF (Grade)-32-(Conn.)-(Features)1,2 | 23 | 6 | 10,2 |
| HF (Grade)-40-(Conn.)-(Features)1,2 | 31 | 8 | 28,0 |
| HF (Grade)-44-(Conn.)-(Features)1,2 | 37 | 8 | 33,0 |
| HF (Grade)-48-(Conn.)-(Features)1,2 | 43 | 8 | 38,0 |
| HF (Grade)-52-(Conn.)-(Features)1 | 41 | 10 | 37 |
| HF (Grade)-54-(Conn.)-(Features)1 | 48 | 16 | 93 |
| HF (Grade)-56-(Conn.)-(Features) | 48 | 16 | 93 |
| HF (Grade)-60-(Conn.)-(Features) | 49 | 16 | 123 |
| HF (Grade)-64-(Conn.)-(Features) | 52 | 20 | 185 |
| HF (Grade)-68-(Conn.)-(Features) | 52 | 20 | 189 |
| HF (Grade)-72-(Conn.)-(Features) | 55 | 24 | 285 |
| HF (Grade)-76-(Conn.)-(Features) | 63 | 28 | 537 |
| HF (Grade)-80-(Conn.)-(Features) | 63 | 28 | 599 |
| HF (Grade)-84-(Conn.)-(Features) | 69 | 33 | 742 |
| HF (Grade)-88-(Conn.)-(Features) | 68 | 39 | 936 |
| HF (Grade)-92-(Conn.)-(Features) | 71 | 46 | 1.471 |
1 Tapones de drenaje estándar; hay disponibles drenajes automáticos montados externamente. 2 Se recomienda monitor de filtro basado en tiempo.
Condiciones de operación
La ficha del fabricante indica elementos resistentes a temperaturas de hasta 150 °F (66 °C). Confirme compatibilidad, caudal, conexión y grado con MASIA antes de seleccionar.
Capacidad nominal declarada por el fabricante a 100 psig (6,7 barg). Las especificaciones finales dependen del modelo y de la configuración seleccionada.
